Den normale sinus-rytme

Når hjertet udsender en impuls, løber dette den præcis samme rute hver gang, og dette er (tæt på) ens ved alle mennesker. Når et hjerte løber den normale vej kaldes dette for en normal sinus-rytme.

Et EKG tager altid udgangspunkt i det normale. Det vil sige, at når man kigger på et EKG af en syg person, tager man altid udgangspunkt i, hvordan denne persons EKG er anderledes end det normale. For at kunne tyde et EKG er det derfor vigtigt at man kender til det normale EKG, og det er derfor vigtigt at kunne den normale sinus-rytme til hudløshed. Når du analyserer et EKG skal du undersøge hvordan EKG’et er anderledes end det normale du i forvejen kender. Lad os undersøge hvad de forskellige takker og streger betyder.

Det normale EKG består af:

  • En P-tak
  • Et QRS-kompleks
  • En T-tak
  • Et PR/PQ-interval
  • m.m.
EKG-clean

P-takken, atriernes depolarisering,

Sinusknuden, der sidder øverst i højre atrium, sender en spontan elektrisk impuls afsted igennem det atrielle myokardie. Denne impuls spreder sig og skaber en depolarisering af atrierne. Elektroderne, der er placeret på kroppen, registrer elektriciteten der går igennem atrierne – Dette ses på EKG’et som p-takken.

hjerte-default-atriel-depolarisering-png

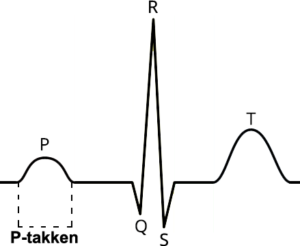

Sinus-rytme-p-takken-png





















Den atrielle sammentrækning er meget lille i forhold ventriklernes sammentrækning, og der ses derfor kun en mindre bule på EKG’et. Bulen på EKG’et er altså en sum af atriernes sammentrækning. Først sammentrækkes den højre atrie, da det er der sinus-knuden sidder. Dernæst sammentrækkes den venstre atrium.


PQ/PR-interval og forsinkelsen ved AV-knuden

Idet den elektriske impuls har skabt en depolarisering af begge atrierne, skal impulsen nu samles ved AV-knuden, som lokaliseres imellem atrierne ved septum-væggen. Impulserne er forhindret i at bevæge sig frit fra atrierne og over i ventriklerne, da hjertets konstruktion er lavet sådan, at den elektriske impuls skal igennem AV-knude. Når den elektriske impuls kommer til AV-knuden, sørger denne for at skabe en fysisk forsinkelse af den elektriske impuls. Denne forsinkelse er essentiel, for at atrierne kan færdiggøre den fulde kontraktion og tømme alt blodet ned i ventriklerne, inden ventriklerne begynder at kontrahere. Forsinkelsen varer kun en brøkdel af et sekund.

Har man et unormalt forlænget PR-interval, er der som regel en forstyrrelse imellem atrierne og ventriklerne af den ene eller anden årsag, og dette kan sig til udtryk i form af sygdommen: AV-blok (1, 2, 3).


Ventrikulær depolarisering, QRS-komplekset

Det elektriske system i ventriklerne er lidt mere komplekst end atrierne, idet det indeholder flere elementer. Ventriklernes elektriske system indeholder:

  • Det his’ske bundt
  • Det venstre og højre grenbundt
  • Pukinjefibrene

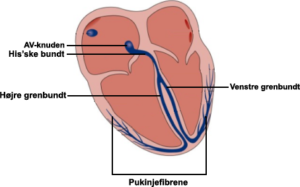

Hjerte-default-ventrikel-system-png

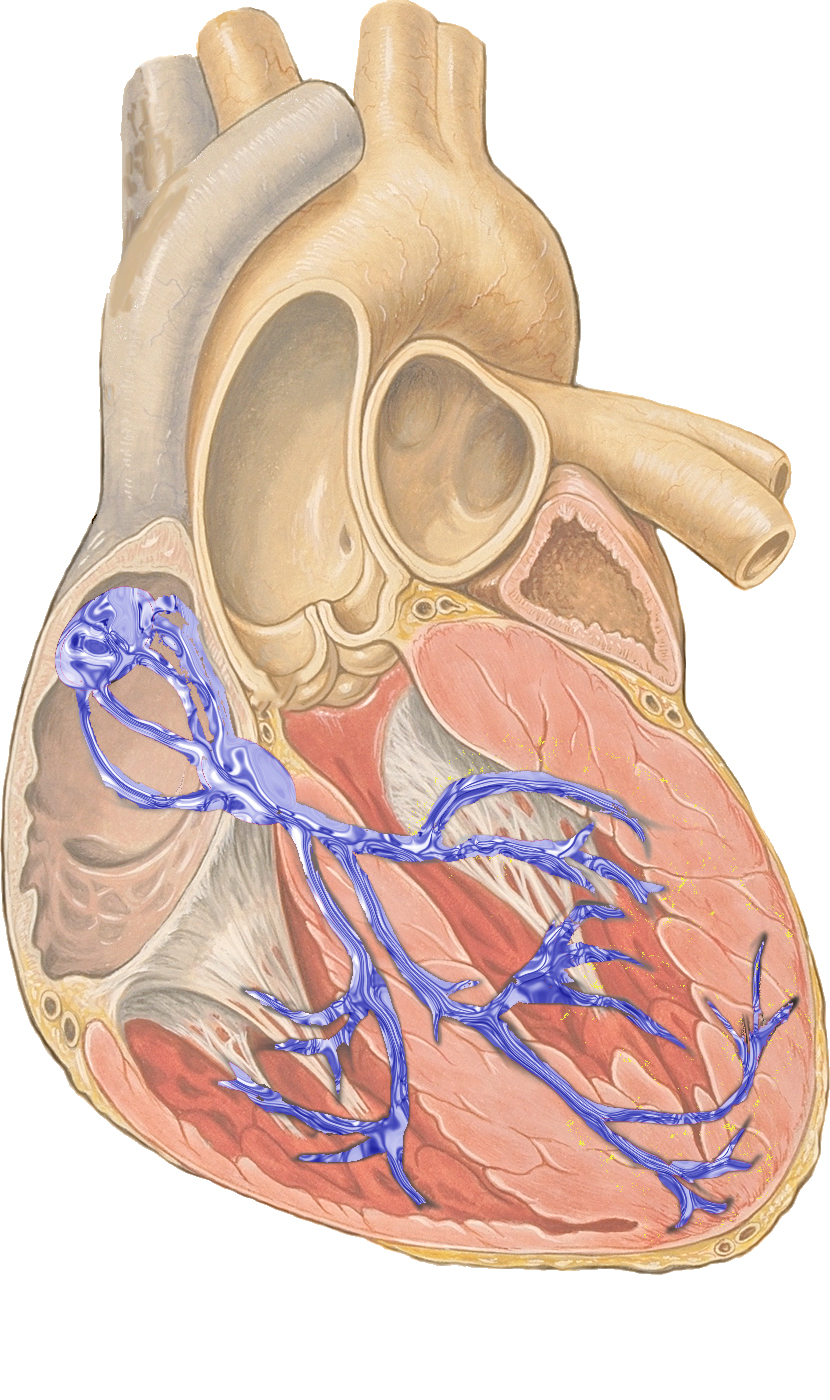

Det his’ske bundt opstår næsten lige efter AV-knuden og deler sig lynhurtigt til venstre og højre grenbundt. Det højre grenbundt bevæger impulsen ned igennem septum og forsætter ud i pukinjefibrene, mens det venstre grenbundt er en anelse mere kompliceret. På grund af den venstre ventrikels størrelse deler det venstre grenbundt sig i tre hæftninger. En septal, en foranliggende og en bagvedliggende. Alle disse ender ude i de små pukinjefibre, der sørger for, at alle dele af hjertet trækker sig rigtigt sammen. På dette billede fra tidligere, kan du se hvor de tre hæftninger på venstre ventrikel strækker sig (åbner i nyt vindue)

EKG’et af et QRS-kompleks er af langt større amplitude end atrierne, hvilket skyldes at ventriklerne har en langt større muskelmasse, og den elektriske impuls bevæger sig derfor over et større areal. Samtidigt er QRS-komplekset en del mere end én tak som p-takken, hvilket ligeledes vidner om en mere kompliceret bevægelse af impulsen.

QRS-kompleksets dele

  • Den første afbøjning er nedadgående, Q-takken
  • Den næste afbøjning er opadgående, R-takken
  • Den sidste afbøjning er nedadgående og afsluttende opadgående tilbage til aksen, S-takken
    • Selvom der på nogle EKG’er ikke er nogen Q-tak, kaldes den sidste afbøjning stadig for S-takken. Q-takken skal være den første afbøjning i QRS-komplekset for at kunne være Q-takken.

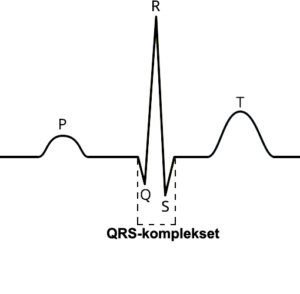

hjerte-default-ventrikulær-depolarisering-pngQRS-kompleks-png


Repolarisering, T-takken

Når myokardiet i ventriklerne har depolariseret, opstår der en kort periode af tavshed i myokardiet, hvor cellerne ikke er i stand til at modtage stimulans, og efterfølgende begynder repolariseringen. Hjertet genopretter de elektriske spændinger, sådan at de er klar til at blive depolariseret på ny. Der foregår også en atrial repolarisering, men denne er er “gemt” bag QRS-komplekset.

hjerte-repolarisering-default-png

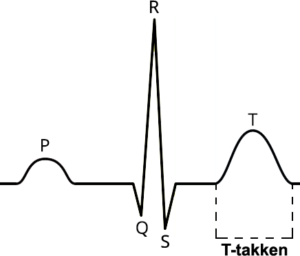

sinus-rytme-t-takken-png


Opsummering:

  • Elektricitet i hjertet opfanges af elektroderne og viser et signal ud fra hvor kraftig elektriciteten er, og i hvilken retning elektriciteten bevæger sig
  • Den optimale bane for elektriciteten at løbe, er fra sinus-knuden igennem AV-knuden, langs det his’ske bundt, ud i hver grenbundt og fortsat ud i pukinjefibrene – En sinus-rytme.
  • P-takken karakteriserer atriernes sammentrækning
  • QRS-komplekset karakteriserer ventriklernes sammentrækning
  • Både atrierne og ventriklerne repolariserer, men ventriklernes repolarisering ses i form af T-takken.

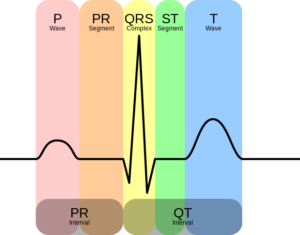

  • Den samlede sinus-rytme ser derfor således ud:

EKG-kompleks-png_

Kilder

Malcolm S. Thaler, The only EKG book you’ll ever need, 2007, Lippincott Williams & Wilkins, 5. udgave, kapitel 1, side 7-27.
John R. Hampton, EKG – Let at se, Munksgaard, 2016, udgave 3, kapitel 1, side 21-50.
http://ambulanseforum.no/2013/10/17/quiz-hjerterytmer/
